彈簧筒夾刀柄
彈簧筒夾刀柄
- 彈簧筒夾刀柄產品材質：優質42CrMo
- 熱處理硬度：HRC50-52
- 本體精度：0.003
- 表面粗糙度：Ra
特點：真材實料 工藝嚴謹 進口檢具 全檢出貨 服務保證
0537 3903390

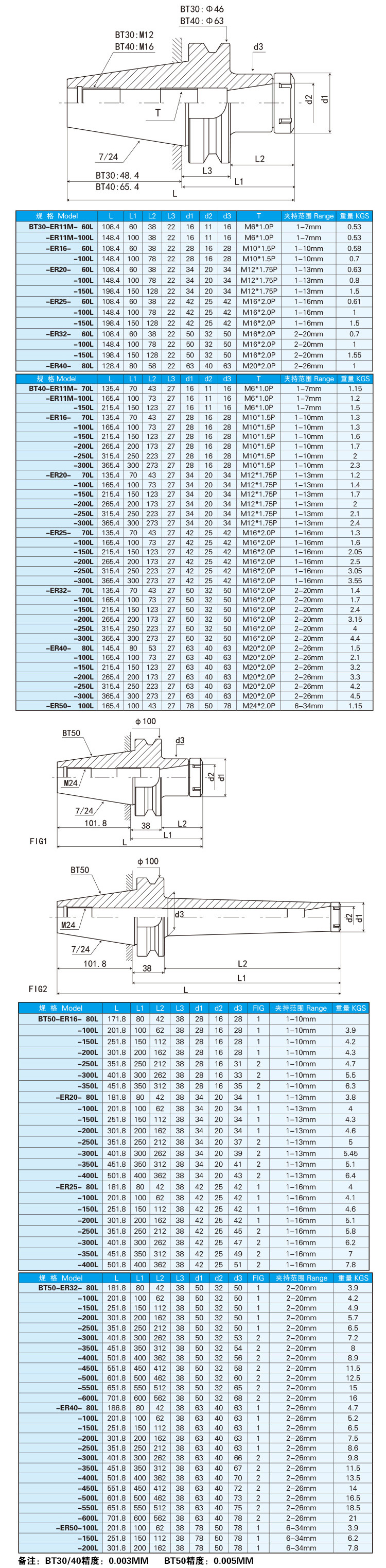

177-5376-9623產品參數
PRODUCT PARAMETERS
彈簧筒夾刀柄，也稱為彈性筒夾刀柄或ER刀柄，是數控機床上用于夾持刀具的關鍵部件。其依靠彈簧的彈力來夾緊刀具，確保刀具在高速旋轉過程中保持穩定，從而實現精準的切削加工。以下是對彈簧筒夾刀柄產品參數的詳細歸納：
性能參數：
1、夾持力：彈簧筒夾刀柄通過彈簧提供夾持力，確保刀具在切削過程中不會松動。夾持力的大小取決于彈簧的規格和刀柄的設計。
2、精度：彈簧筒夾刀柄的精度取決于夾緊套和刀具柄部的配合精度，以及刀柄本體的制造精度。高精度刀柄能夠提供更高的加工精度和穩定性。
3、轉速：彈簧筒夾刀柄的轉速取決于刀柄的材質和設計。在高速切削過程中，刀柄需要能夠承受巨大的離心力和振動，確保刀具的穩定性和加工精度。
4、扭矩：彈簧筒夾刀柄能夠傳遞的扭矩取決于夾緊套和刀具柄部的配合緊密度以及刀柄本體的強度。高扭矩刀柄能夠提供更大的切削力和更穩定的切削過程。
主體結構：
彈簧筒夾刀柄主要由刀柄本體、彈簧和夾緊套組成。刀柄本體通常采用高強度合金鋼制造，以承受切削過程中的巨大載荷。彈簧則提供必要的夾緊力，確保刀具在加工過程中不會松動。夾緊套通過其內錐面與刀具柄部的外錐面緊密配合，實現刀具的精確定位。
結構特點：
1、彈簧筒夾：彈簧筒夾是刀柄的核心部件，具有開槽設計，能夠以均一的擰緊力收縮，從而高精度地夾持刀具。這種設計不僅提高了加工面的精度，還顯著延長了刀具的使用壽命。
2、筒夾錐度：彈簧筒夾刀柄通常采用較小的筒夾錐面角度（如MST的6°錐面），這有助于減小收縮量，同時增加實際夾持長度。這種設計滿足了銑加工所需的偏擺精度、剛性和夾持力。
3、螺帽與卡圈：螺帽和卡圈通過鋼珠軸承構造連接，可有效避免夾持刀具時產生的扭曲力向筒夾傳遞。此外，熱處理加工后的全部精加工在一個工序里完成，確保了高精度夾持。
設計與功能：
1、預先平衡設計：彈簧筒夾刀柄通常采用更大限度的完全軸對稱預先平衡設計，這種設計在高速回轉時也能進行穩定加工。
2、冷卻液貫穿系統：部分彈簧筒夾刀柄具有冷卻液貫穿功能，無論刀具有無冷卻孔，均能有效利用主軸通冷功能，從而提高加工效率和刀具壽命。
3、安裝與拆卸：彈簧筒夾刀柄的安裝和拆卸過程簡便快捷。通常，只需將彈簧夾頭裝入鎖緊螺母內，然后輕輕擰在刀柄、接桿或主軸上即可。拆卸時，使用筒夾拔出器輕壓并傾斜筒夾即可取出。
應用范圍：
彈簧筒夾刀柄廣泛應用于各類數控機床上，如數控車床、數控銑床等。它適用于夾持不同規格和類型的刀具，如鉆頭、銑刀、車刀等，以滿足不同加工需求。通過使用這種刀柄，可以顯著提高數控機床的加工效率和精度，降低操作者的勞動強度。

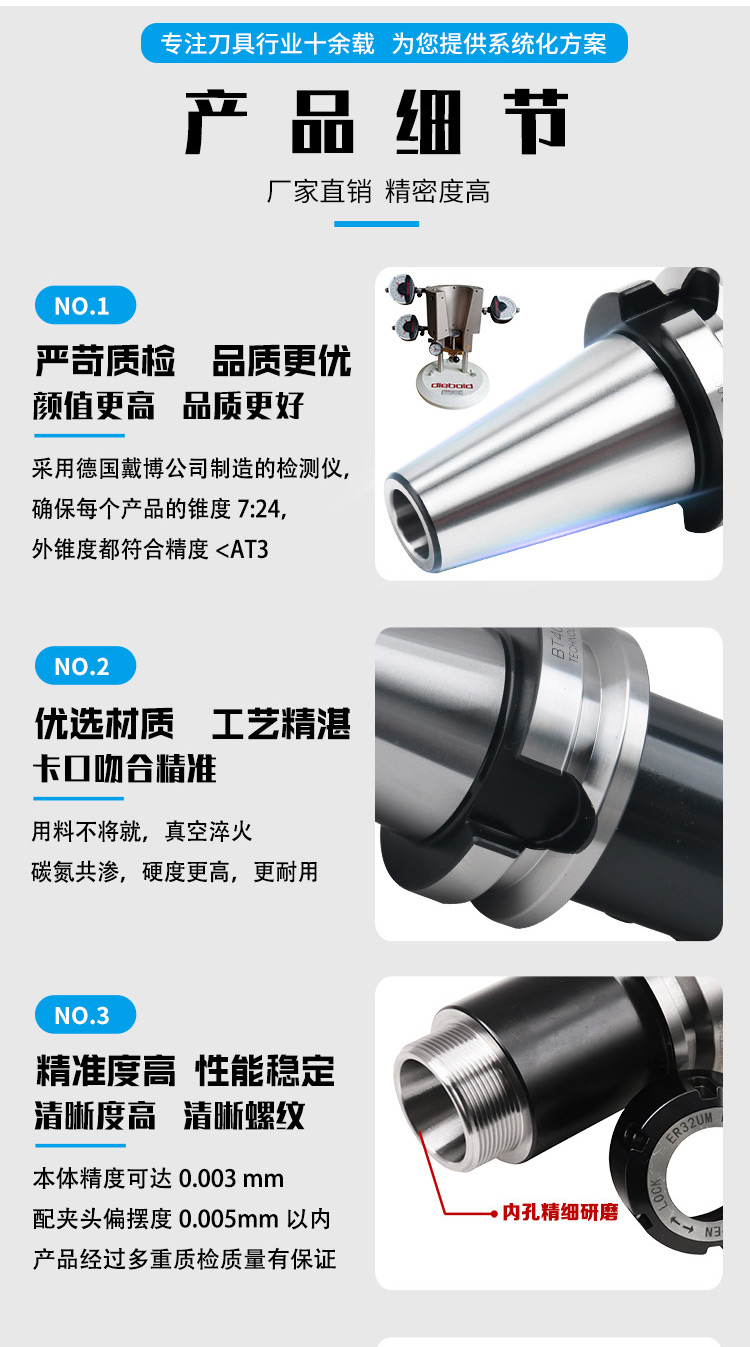

產品細節
PRODUCT details
